晨控RFID读写器CK-FR03与汇川AC系列PLC配置EtherNet/IP通讯连接手册
发布时间：2024-12-06
访问量： 635

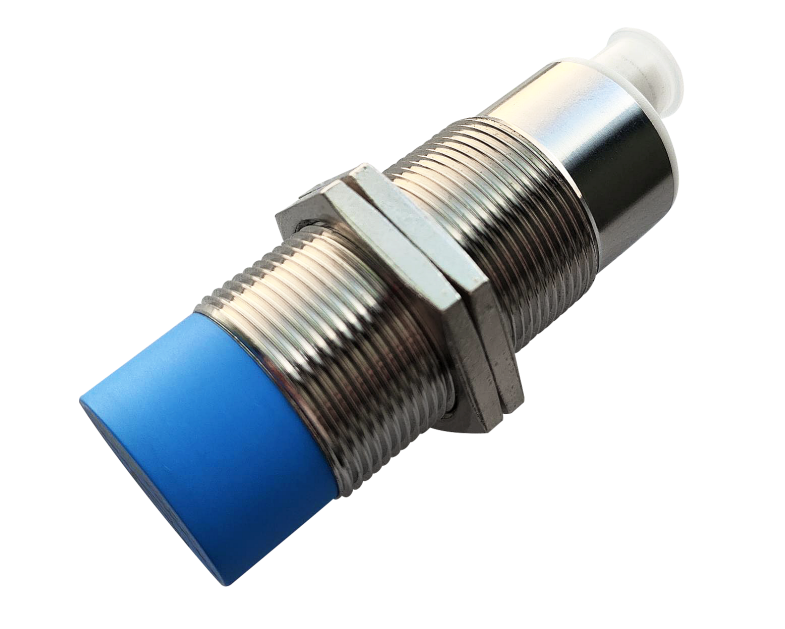

晨控CK-FR03系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR03产品的EtherNet/IP通讯协议与汇川PLC进行通讯配置说明。

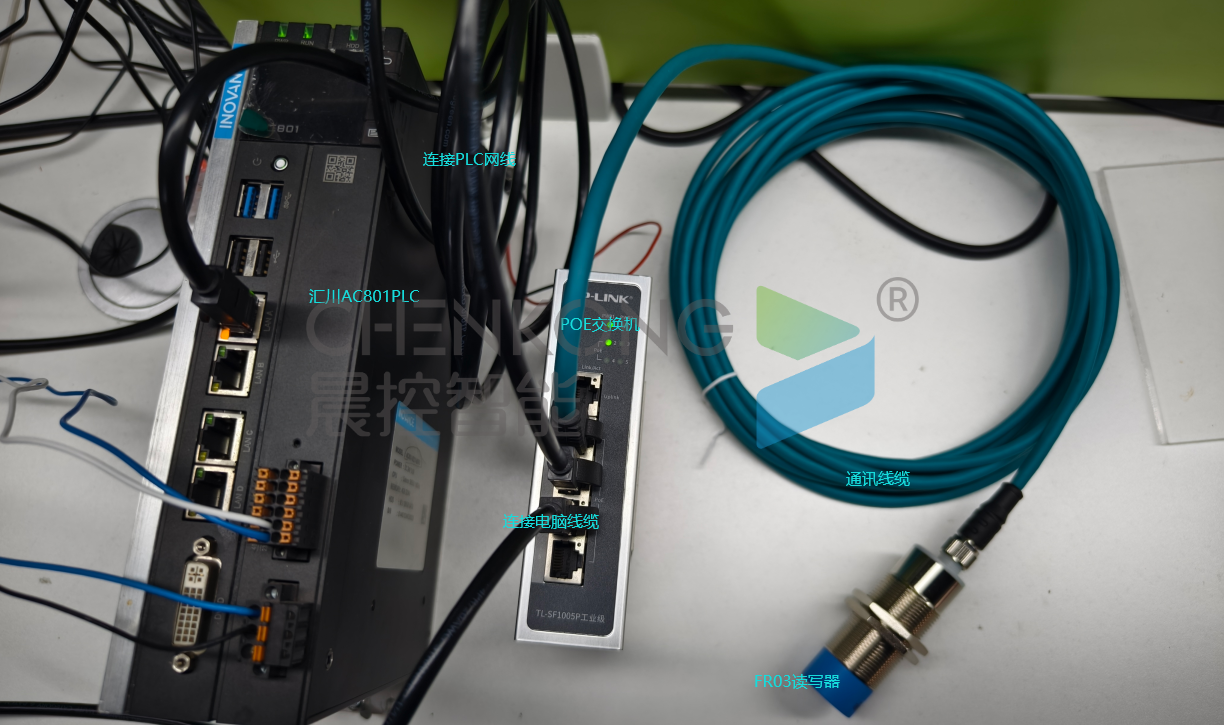

准备阶段
●编程软件：InoProShop(V1.7.3)
●RFID读写器：CK-FR03-EIP
●PLC：AC801-0221-UOR0
●通讯协议：Ethernet/IP
●连接方式：以太网

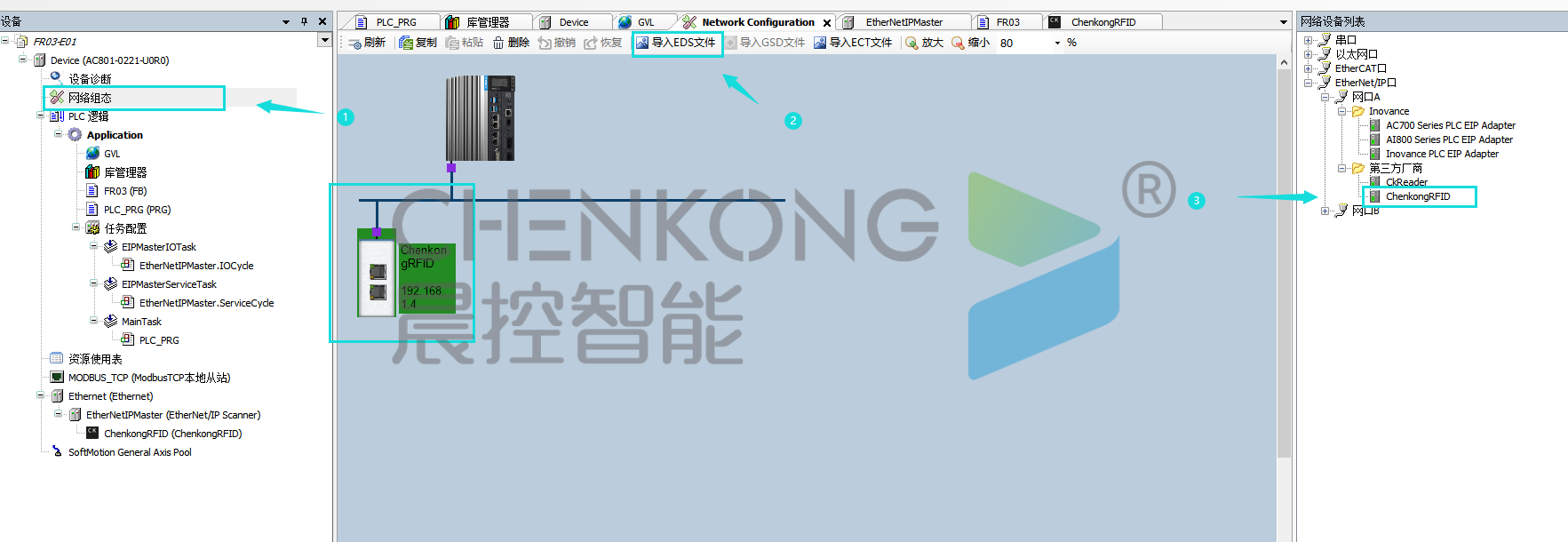

添加配置文件
●打开编程软件InoProShop，新建程序。
●点击“打开网络组态”。
●导入EDS文件，导入完成后会显示在右侧，双击添加。
配置连接读写器IP

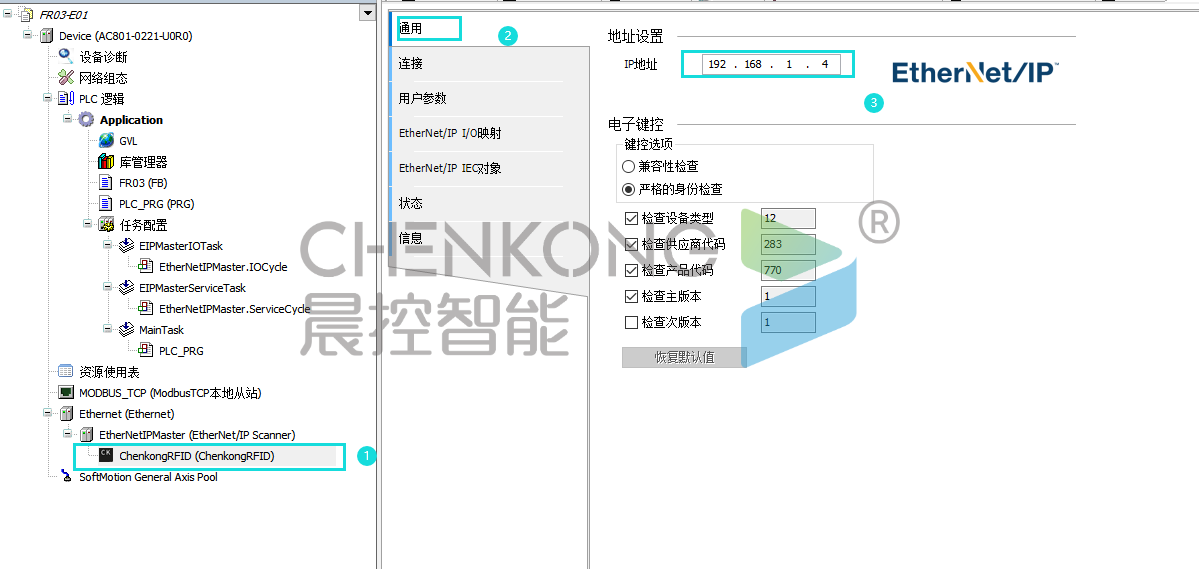

●点击进入刚刚添加的设备。
●在“通用”设置中设置设备IP（演示设备IP为：192.168.1.4）。
设置映射内存

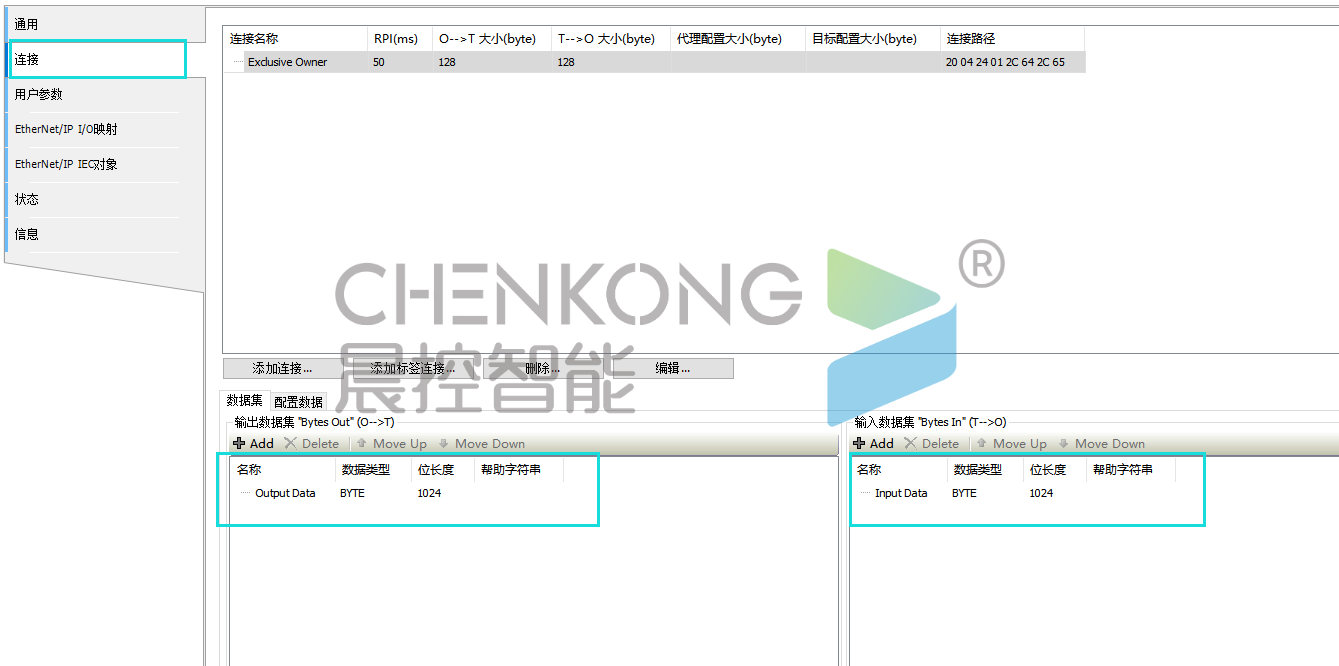

●点击“连接设置”。
●设置设备映射内存（输入和输出各一个映射，映射内存为1024位）。
下载配置完成连接

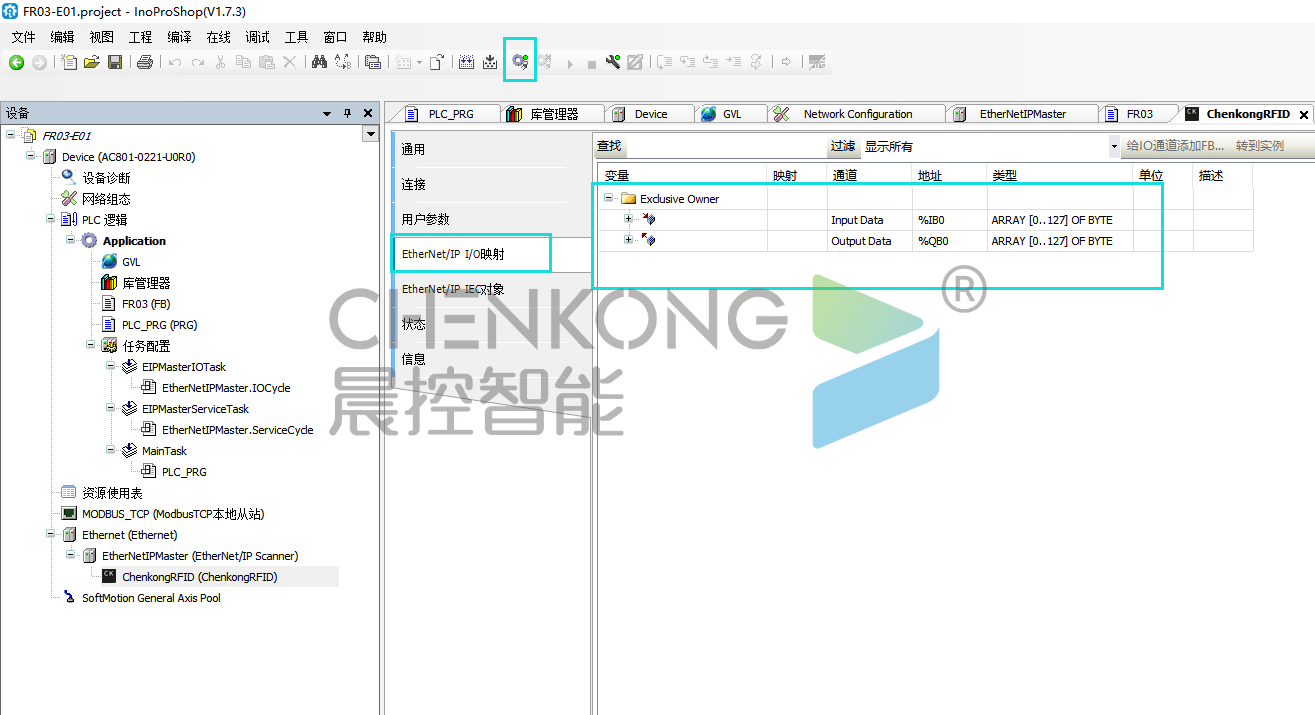

●点击“I/O映射”查看设置好的映射（映射为两个128的数组）。
●点击“在线”，将配置下载入PLC。
●连接完成。
分配内存

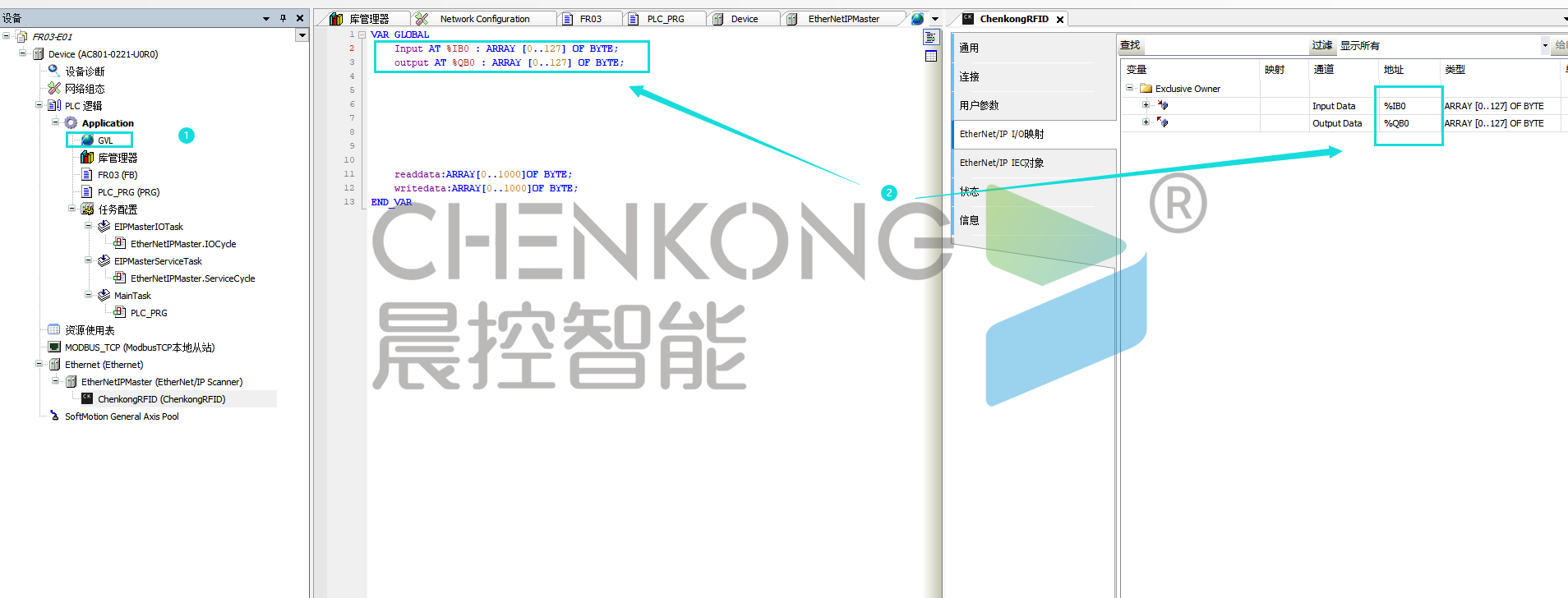

在全局变量中创建两个128字节数组，分别为读写器的输入，读写器的输出，引用设备映射内存分配中的IQ地址。
功能块使用操作说明：

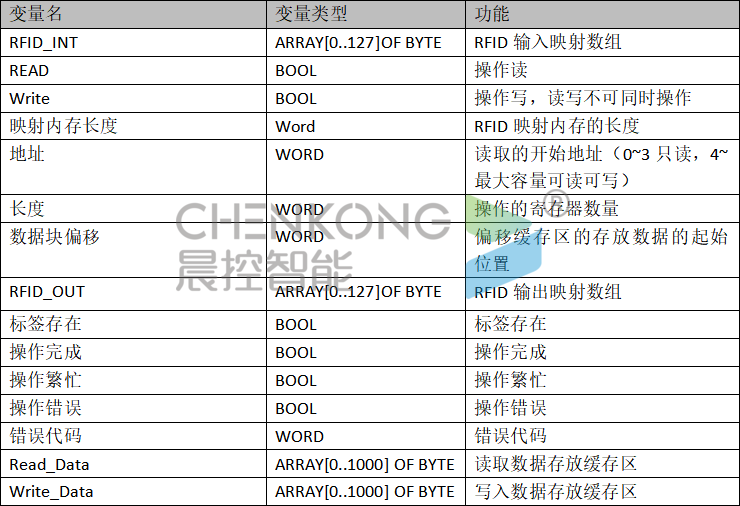

（1）功能块说明
*不能同时操作读写，在这种情况下是无效操作

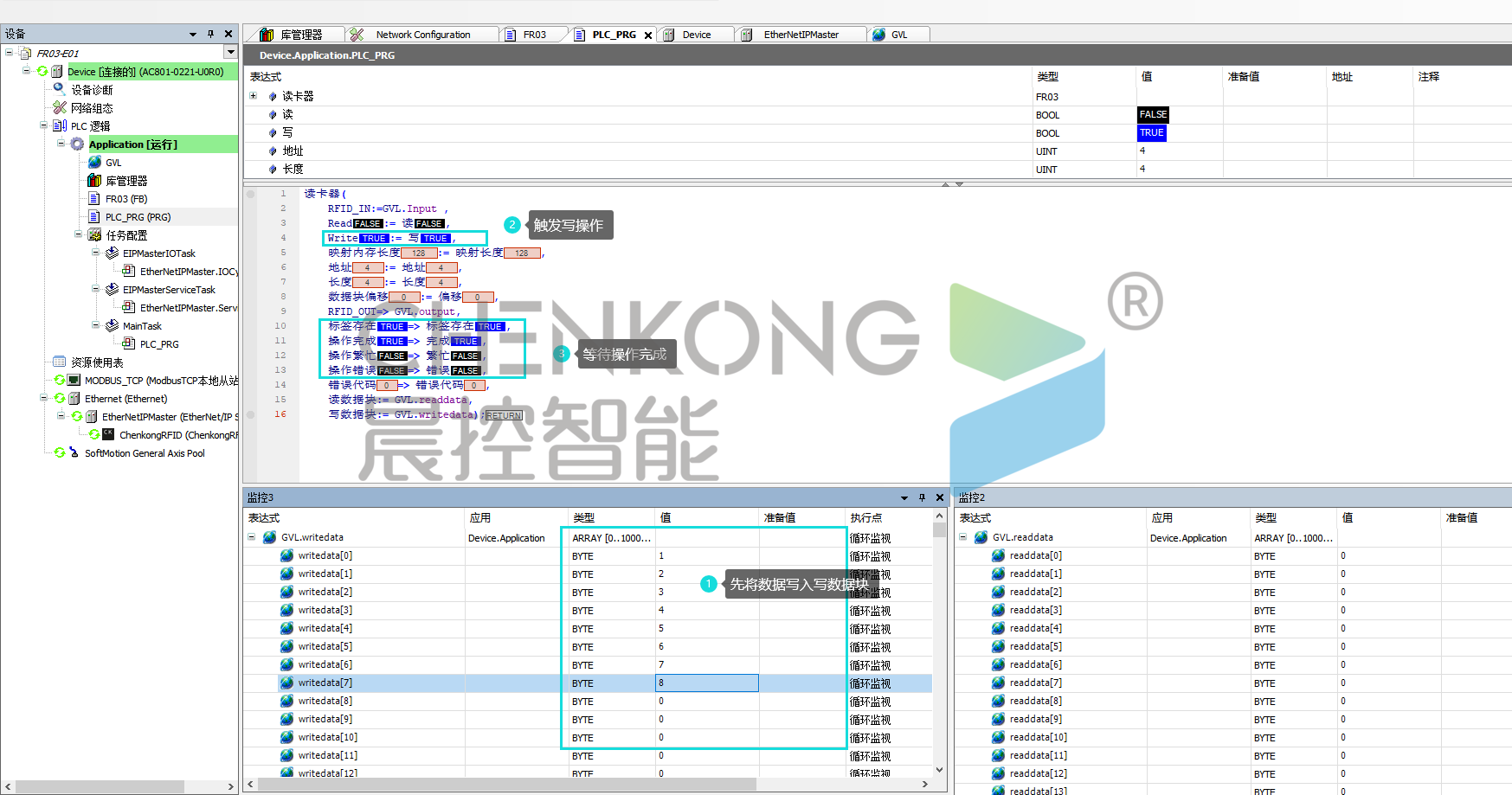

写操作
●先将数据写入写数据块中
●触发写入操作
●等待操作完成置位，即数据写入到标签完成

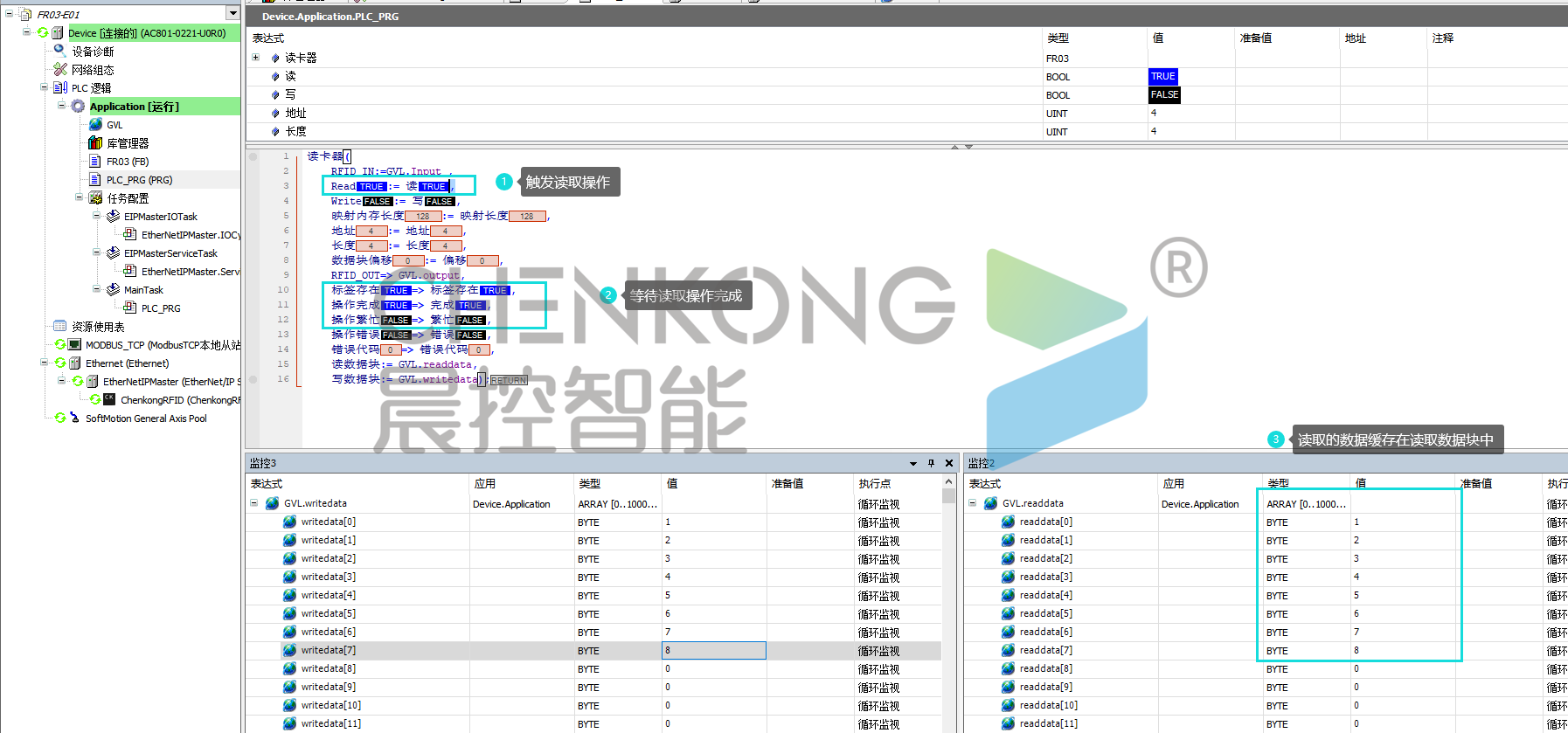

读操作
●触发读取操作
●等待读取操作完成
●读取完成后在读数据块中取读取到的数据
