晨控双通道RFID读写器CK-FR102ANS与汇川5U系列PLC配置EtherNet/IP通讯连接手册
发布时间：2024-11-07
访问量： 845
产品特点：
●液晶屏显示系统参数，无需上位机查看
●多种天线读头匹配，适应多种工业环境
●主富的接口和协：RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCPIP等。
●标准协议：工作频率为 13.56Mhz，符合 ISO15693 标准。
本期围绕着EtherNet/IP协议与汇川AutoShop软件通讯组态问题：
准备阶段
软件：AutoShop
PLC：汇川5U系列PLC
RFID读写器：CK-FR102ANS系列
交换机：标准交换机

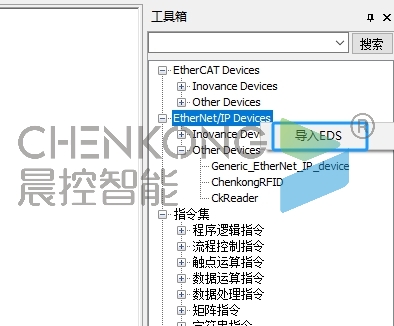

1、在软件页面右边工具箱中，右键EtherNet/IP Devices,点击导入EDS，导入设备文件

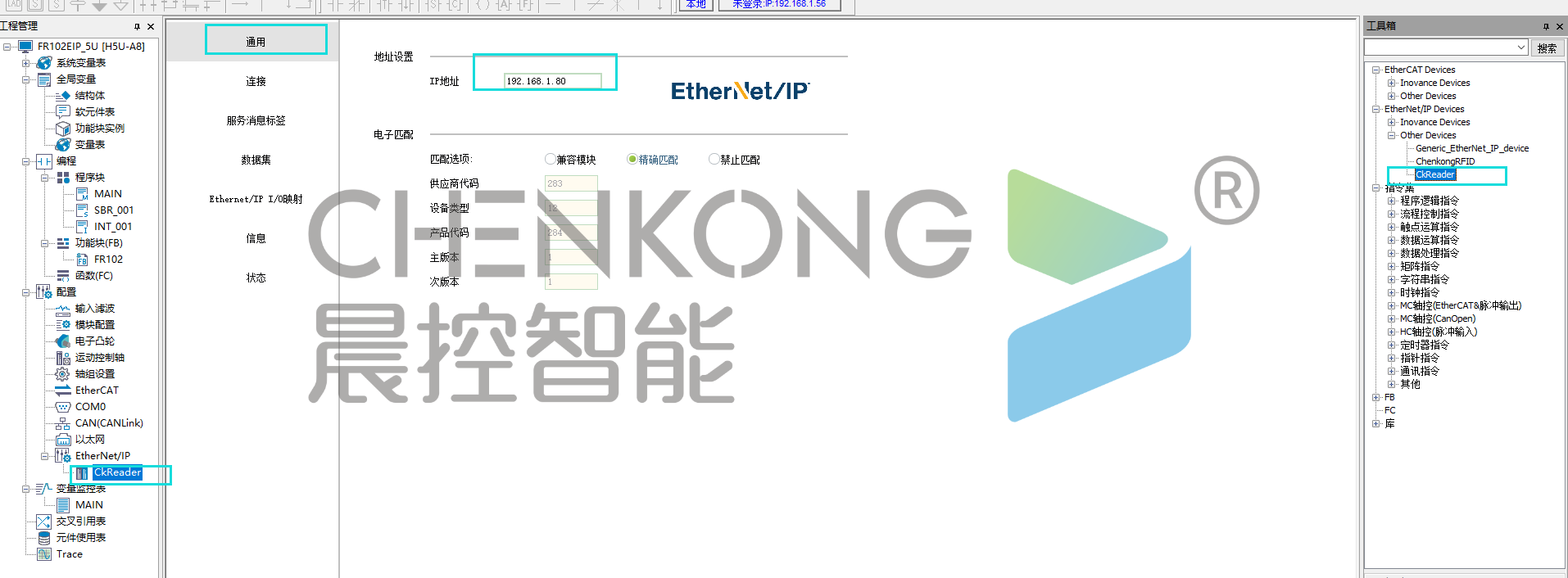

2、这个工具箱中点击添加刚刚加入设备，然后在左边中点击打开，在通用中修改IP为设备ip。(案例设备为：192.168.1.80)

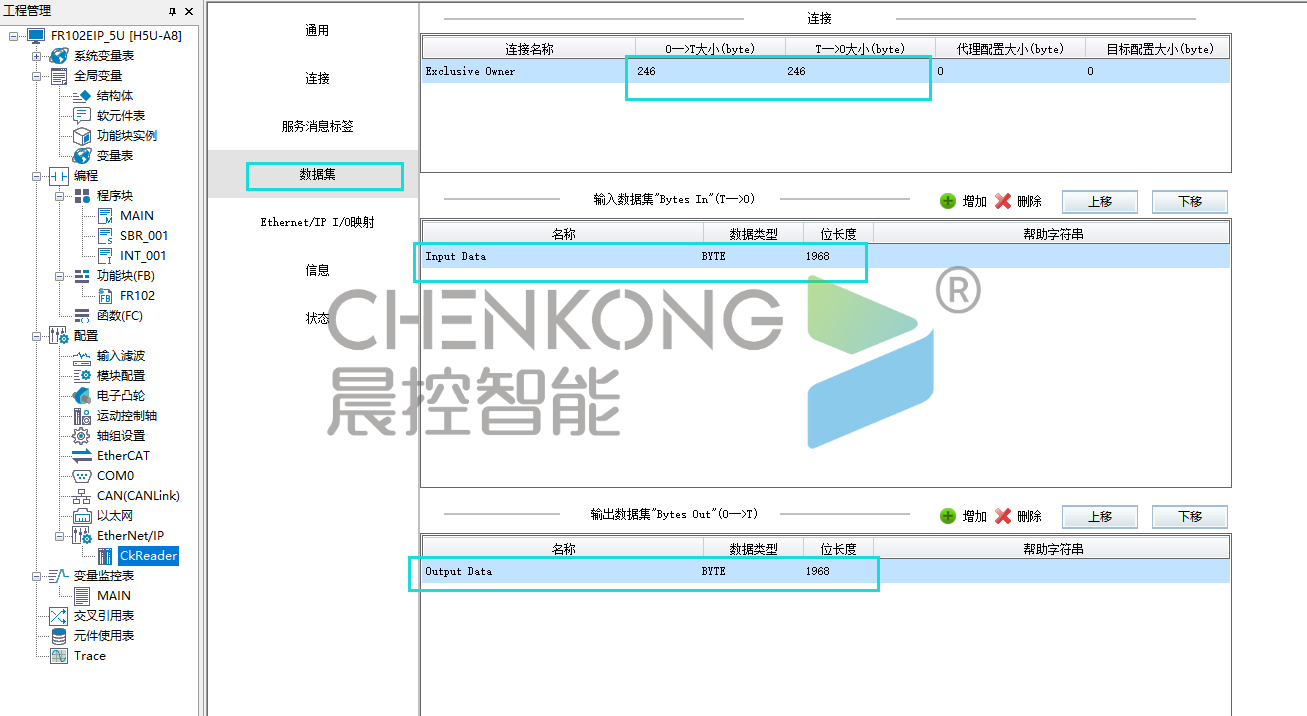

3、点击数据集，将映射输入输出数据设置为246byte；

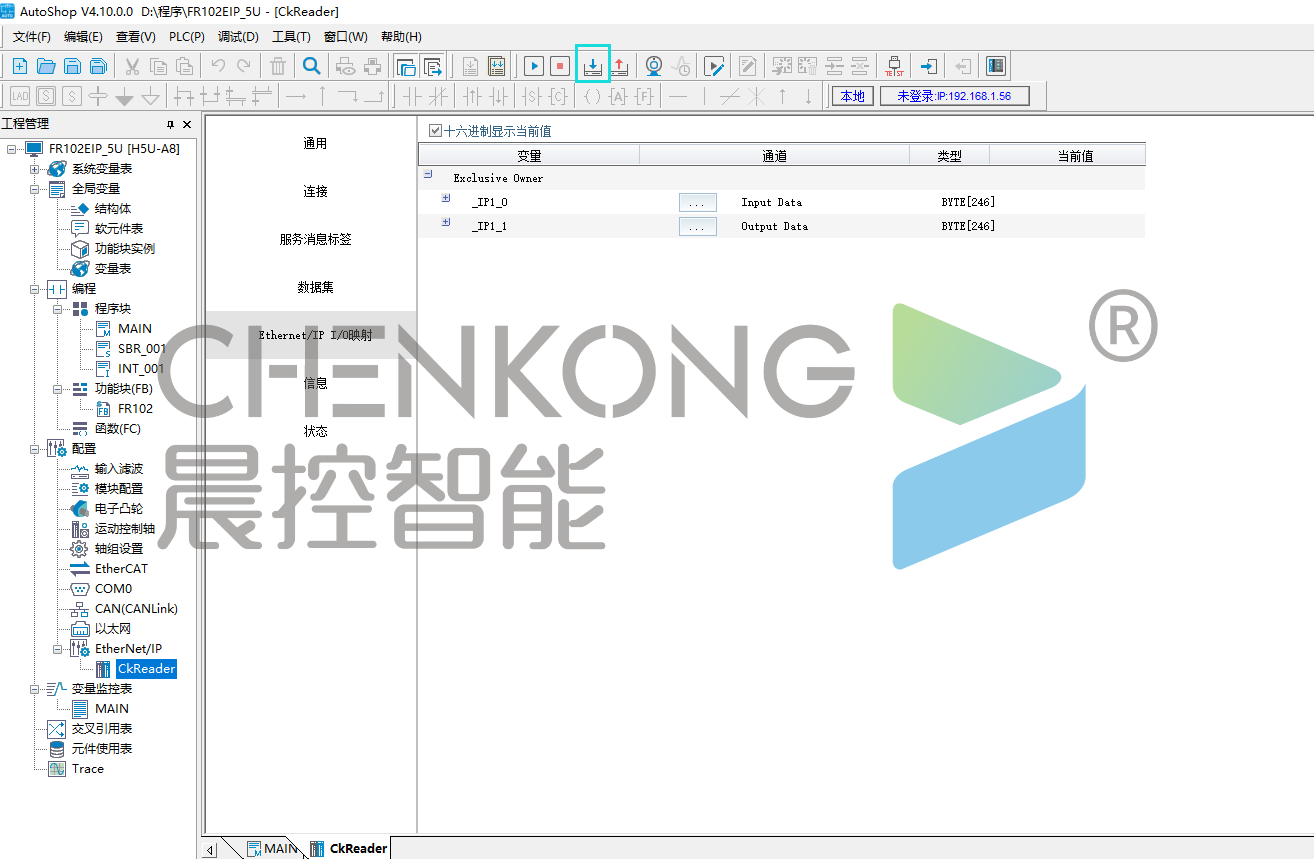

4、点击下载，将配置下载到plc中，即可完成连接。

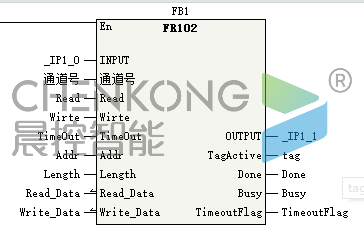

5、FR102功能块说明

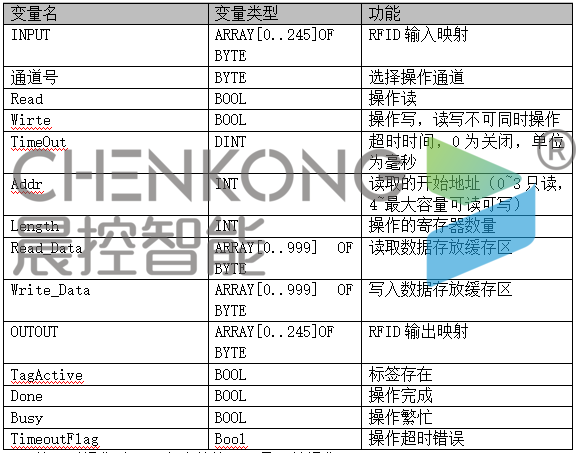

功能块引脚说明：
