rfid读写器CK-FR03与欧姆龙NX系列PLC配置EtherNet/IP通讯连接操作手册
发布时间：2024-12-26
访问量： 658
晨控CK-FR03系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR03产品的EtherNet/IP通讯协议与欧姆龙PLC进行通讯配置说明。

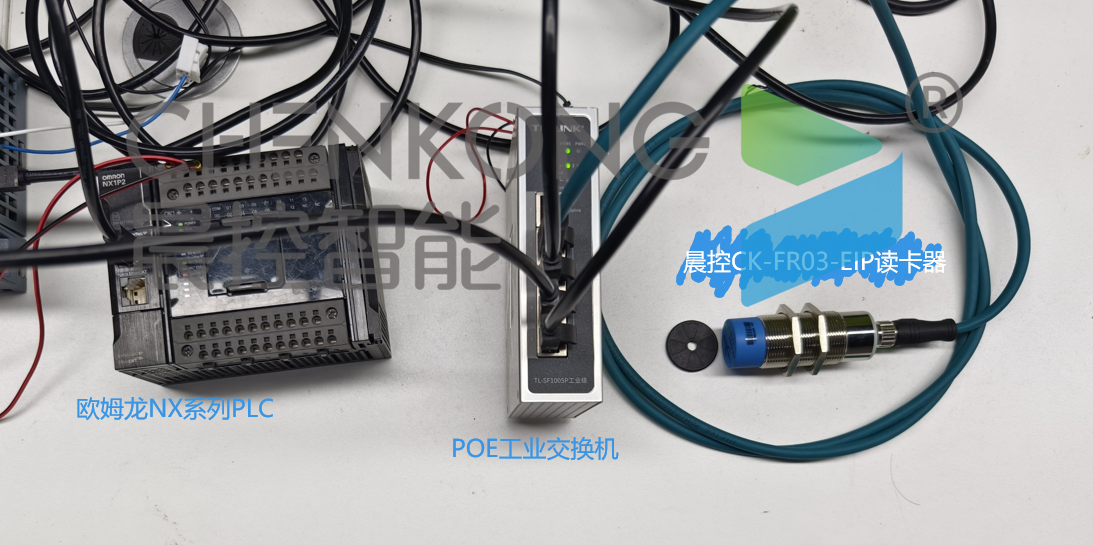

准备阶段
●RFID读卡器配置软件：RFID_TOOL
●编程软件：Sysmac Studio

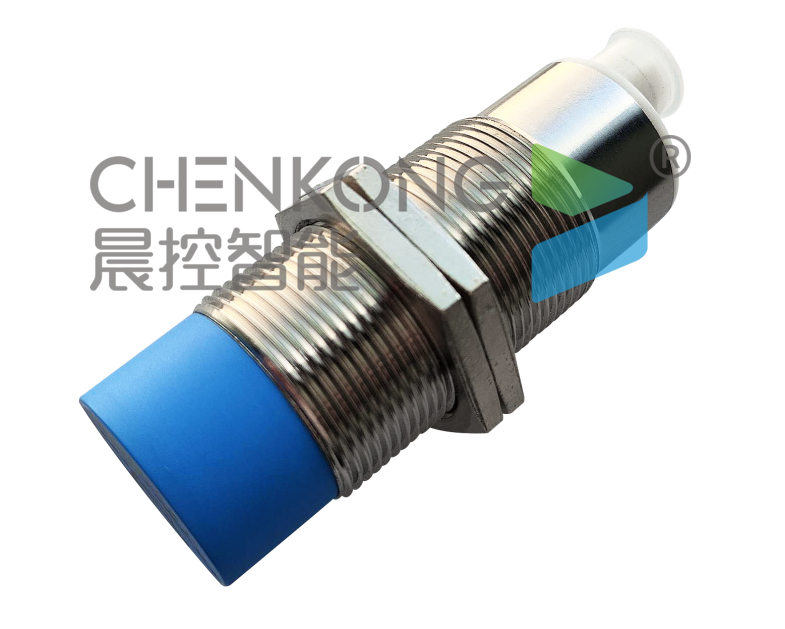

●RFID读写器：CK-FR03-EIP
●PLC：欧姆龙NX系列PLC
●通讯协议：Ethernet/IP
●连接方式：以太网

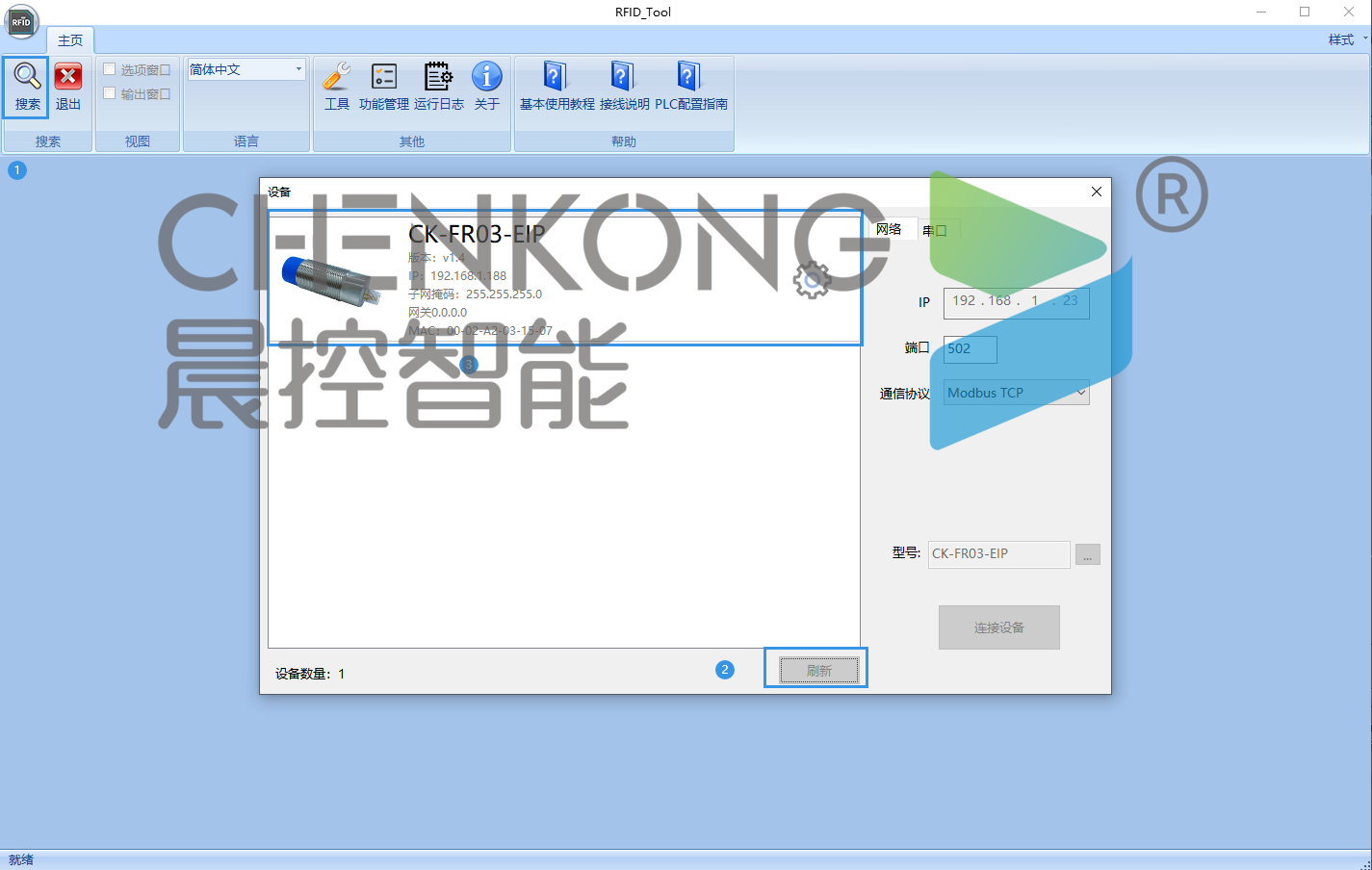

1、搜索连接读卡器
●打开读卡器配置软件“RFID_TOOL”；
●点击搜索-刷新，扫描到设备后双击设备连接。
注：扫描到设备的齿轮按钮可以点击进入修改IP。
2、修改配置

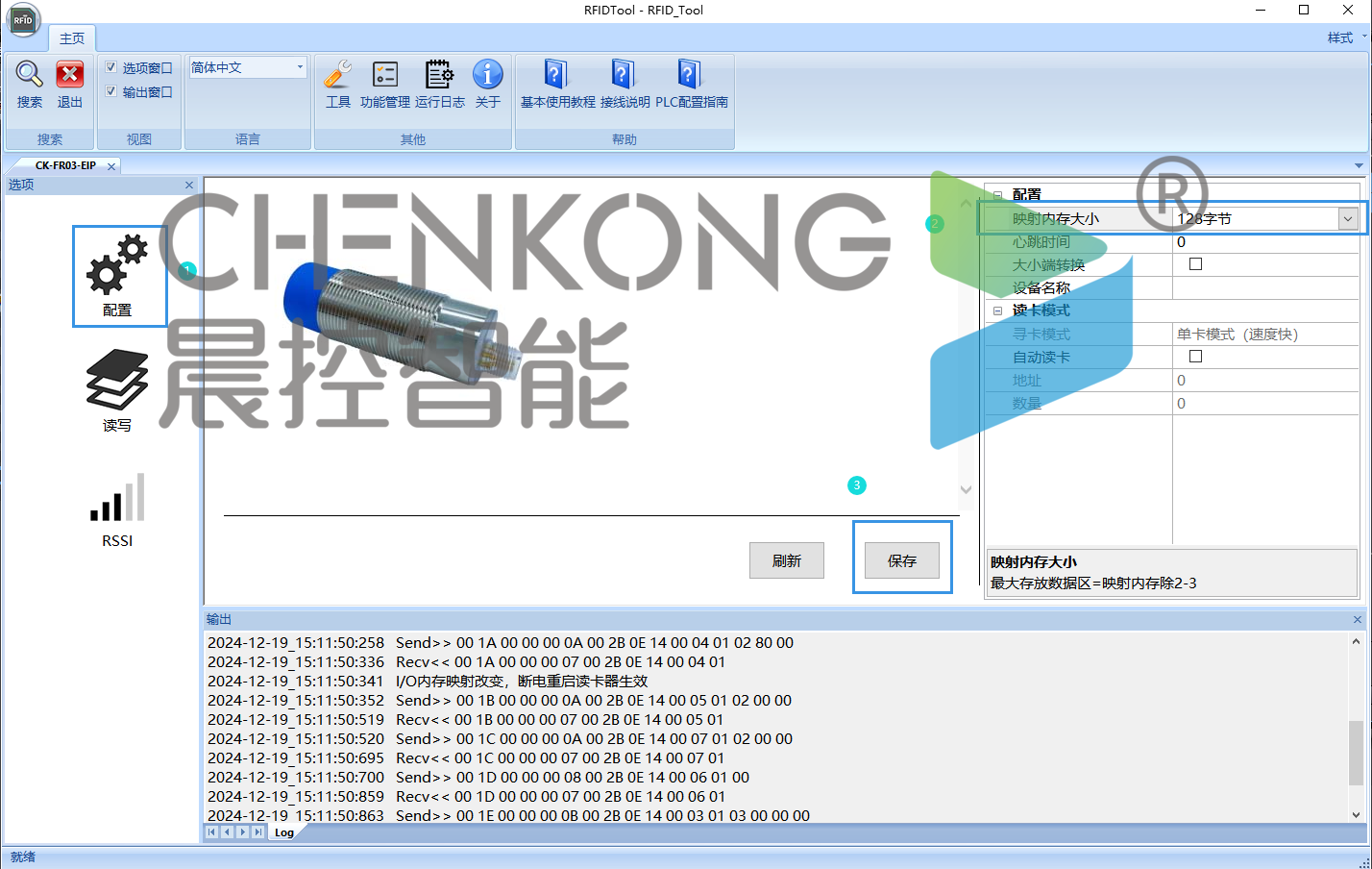

●修改配置中的映射内存大小为128字节；
●点击保存，下方输出会提示需断电重启，断电重启读卡器即可修改完成。
3、新建变量
●打开欧姆龙程序，在全局变量中新建两个128的数组；
●分别将网络公开设置为输入和输出，作为读卡器的输入输出。

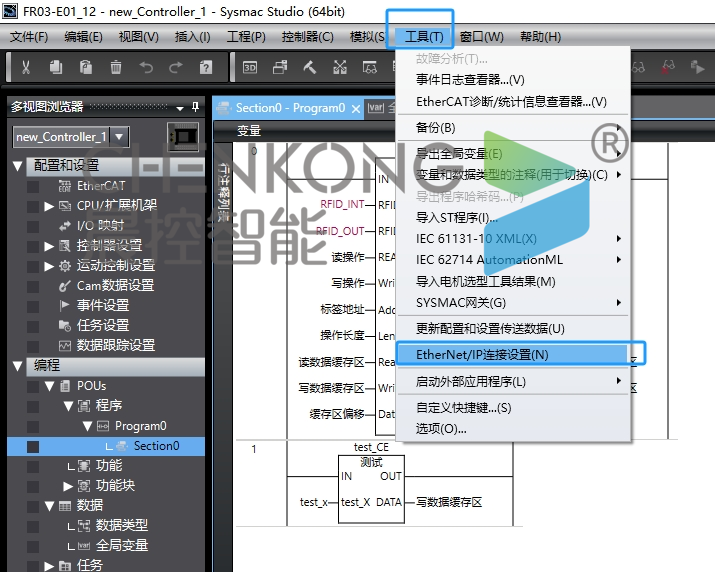

4、打开连接设置
●在上方工具，点击EtherNet/IP连接设置；

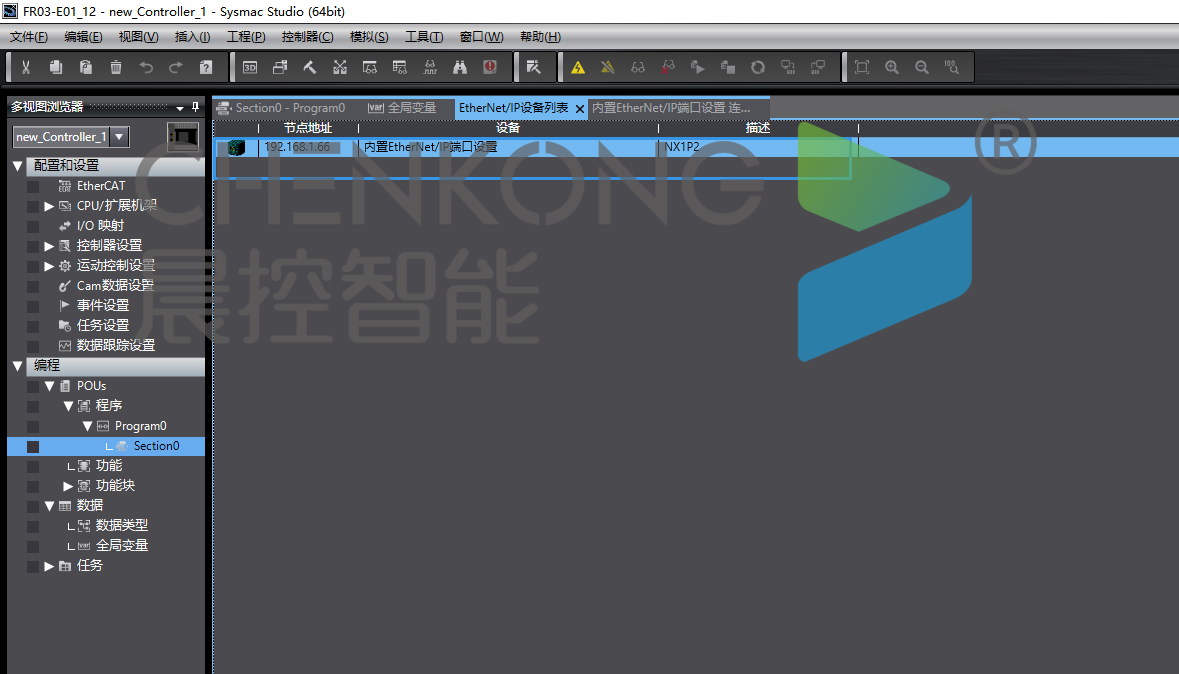

5、进入eip配置
●双击需要连接的plc设置；
6、建立标签组
●在标签组右上角点击全部注册；
●选择刚刚新建的两个数组变量，点击注册。
7、添加ESD文件

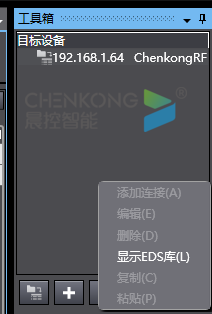

●右键工具箱空白处；
●点击显示EDS库，在库中添加设备eds文件。
8、添加连接

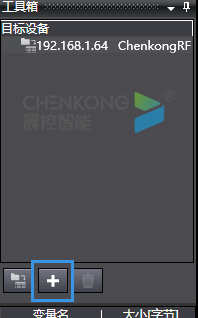

●点击工具箱加号“+”；
●输入节点地址（案例以读卡器设备ip为192.168.1.80）；
型号名称：选择刚刚添加的eds文件
修订版：1
●点击添加；

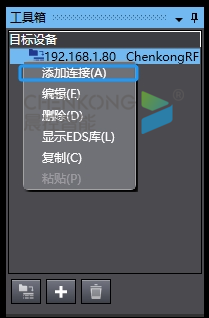

●右键加入的设备，点击添加连接。
9、连接设备

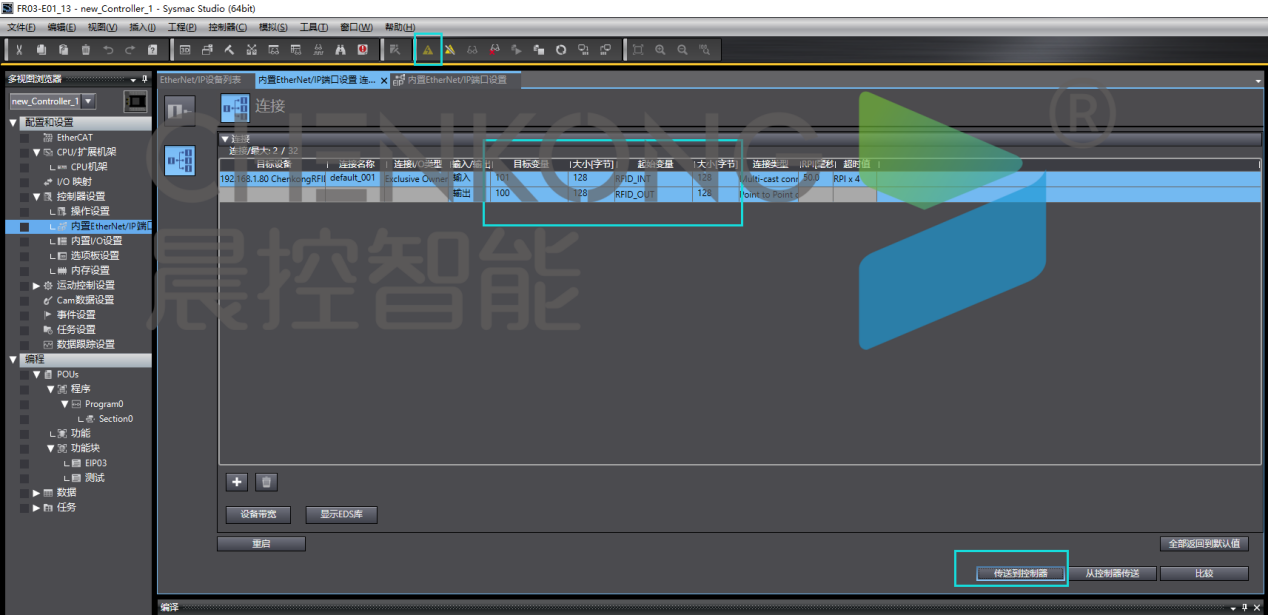

●填写输入输出，大小字节填写为128，选择刚刚添加的标签组；
●点击在线，连接PLC；
●点击下方的传送到控制器，将配置下载至PLC中，即可连接完成。
10、功能块使用操作说明

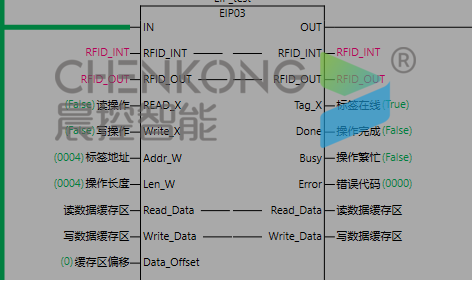

（1）功能块说明

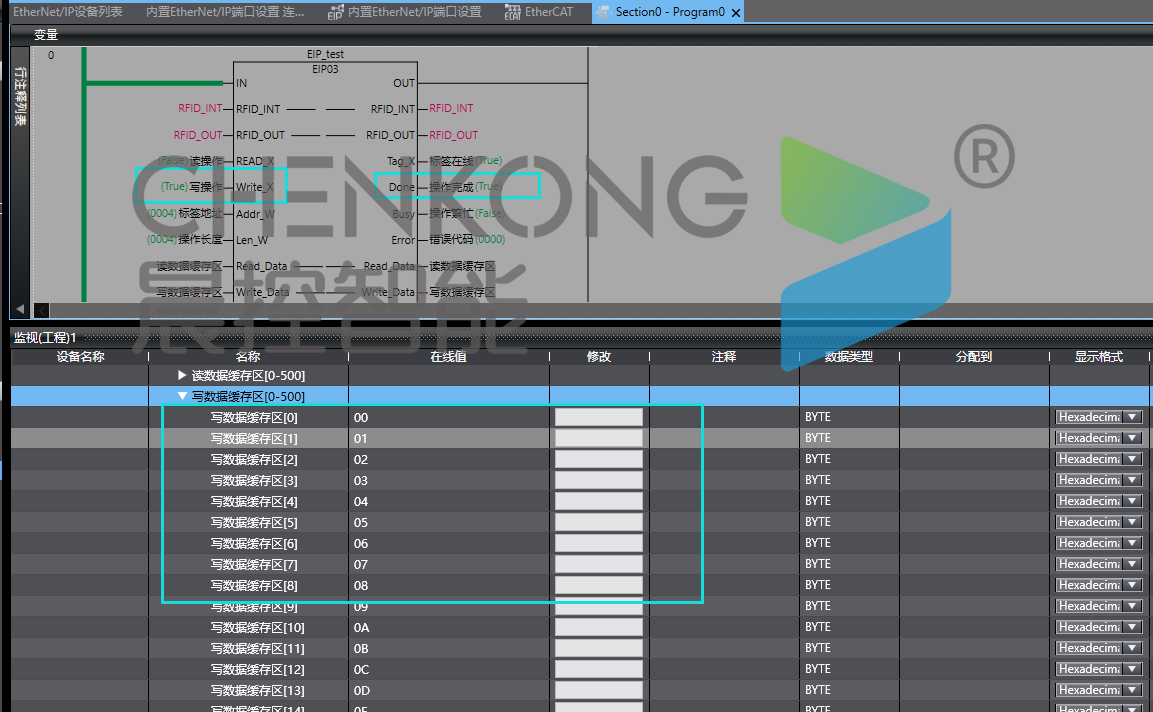

（2）写操作例子
1先将数据写入写数据块中
2触发写入操作
3等待操作完成置位，即数据写入到标签完成

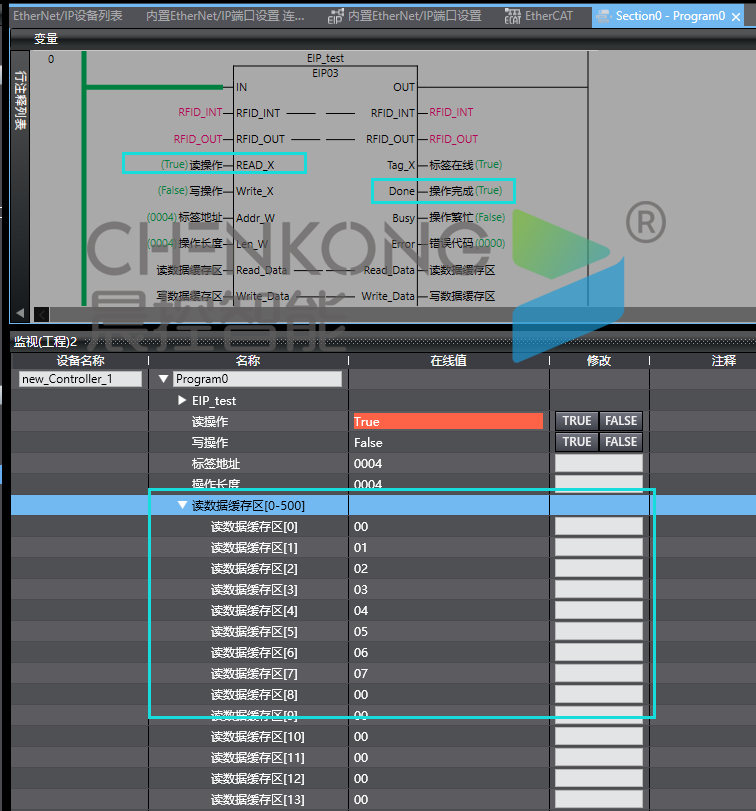

（3）读操作
1触发读取操作
2等待读取操作完成
3读取完成后在读数据块中取读取到的数据
