双探头高频读写器CK-FR102AN

高频(HF-13.56mhz)

Modbus RTU(485/232),Modbus TCP,Ethernet/ip,Profinet

0-800mm以上

IP67

CK-FR102AN系列双探头高频读写器是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。

所属分类

高频读写器

询价

产品描述

CK-FR102AN双探头高频读写器

FR102AN一款轻量型RFID读写器，采用聚碳酸酯材质定制外壳，体积小、自带工控箱安装滑轨卡扣，易安装。同时支持两个探头工作，通过电缆拉长的探头在加工机械应用场景上可以灵活安装，支持Modbus RTU、Modbus TCP、Ethernet/Ip、Profinet四种通讯协议。

读写器选型

型号	CK-FR102AN-A01	CK-FR102AN-E00	CK-FR102AN-E01	CK-FR102AN-E02
通讯协议	Modbus RTU	Modbus TCP	EtherNet/IP	Profinet

产品特征

◆ 供电方式：直流24V；

◆ 功耗：2.5W；

◆ 电路保护：带极性接反保护；

◆ 工作频率：13.56MHZ；

◆ 协议标准：ISO15693；

◆ 支持最大标签容量：8K Bytes；

◆ 通信接口：以太网；

◆ 通信协议：如上表；

◆ 工作湿度：10－90% RH；

◆ 工作温度：-25℃~+70℃；

◆ 外壳材质：聚碳酸酯；

电气参数

物理及环境特性：

项目	技术参数
操作温度	-25℃~70℃
存储温度	-40℃~85℃
湿度	5%~95%非凝结状态
重量	100g
ESD性能	空气放电±15KV,接触放电±8KV

电气参数指标：

项目	技术参数
供电方式	直流24V
功耗	2.5W
电路保护	带极性接反保护
工作频率	13.56MHZ
协议标准	ISO15693
支持最大标签容量	8K Bytes
读卡时间	Read Time：15ms each 8Bytes Write Time：35ms each 8Bytes
读卡距离	0-150MM,和匹配的读写器载码体有关
通信接口	以太网
通信协议	Profinet

天线选型

天线型号	参数	备注
CK-FA012-2M	φ10mm，L40mm，标准线长2M

硬件描述

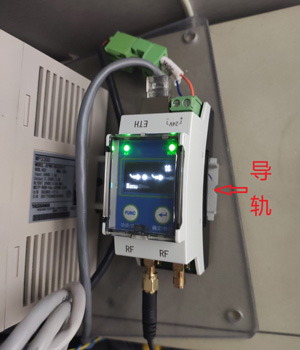

读卡器外部电气图示

供电接线说明

PCB端子

1：24V+

2：24V-

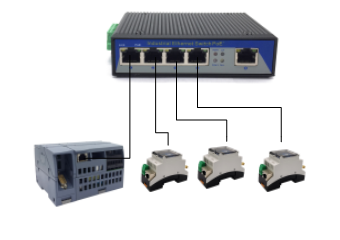

通信接口说明

接口管脚按照行业常规标准定义，如下表所示。

管脚定义表

管脚序号	管脚定义
1	TX+
2	TX-
3	RX+
6	RX-
4、5、7、8	NC

建议使用的RJ45水晶头带金属屏蔽层。

RF天线端口说明

可以根据不同的使用环境配置不同的天线，RF1为系统定义的通道1接口，RF2为系统定义的通道2接口。根据使用者需求，可以只使用一个天线或者两个都使用。

LED指示灯

指示灯状态说明表

指示灯	颜色	状态	指示内容
系统指示灯	黄灯	常亮	系统初始化成功
系统指示灯	黄灯	闪烁	系统初始化失败
RF指示灯	绿灯	常亮	选择的通道识别到标签
RF指示灯	绿灯	灭	选择的通道没识别到任何标签

按键功能说明

CK-FR102AN共有两个按键，分别为“功能/切换”和“确认/修改”。在系统进入主界面后按照界面提示按“功能/切换”按钮进入菜单界面。在菜单界面中可以查看系统网络参数、修改IP、修改mask、修改心态周期时间、复位设备、退出菜单界面。在使用“确认/修改”按键修改IP、Mask和心跳时间时短时间单次按压按钮为单步修改，长时间按压为连续递进修改。
