晨控RFID读写器与罗克韦尔PLC可编程逻辑控制器MODBUS TCP通讯说明
发布时间：2024-04-19
访问量：
晨控RFID读写器系列是支持标准工业通讯协议MODBUS TCP的读卡器,方便用户集成到PLC等控制系统中。读卡器提供了网络POE供电和直流电源供电两种方式，确保用户在使用无POE供电功能的交换机时可采用外接电源供电；用户可通过通信接口使用MODBUS TCP协议对所连接的读卡器进行相对读写操作；
本期围绕着MOSBUS TCP协议与罗克韦尔PLC可编程逻辑控制器通讯组态问题：
准备阶段
软件：ConnectedComponentsWorkbench
PLC：Micro8502080-LC50-48QWB
网关：晨控工业级RFID读卡器系列
交换机：标准POE交换机

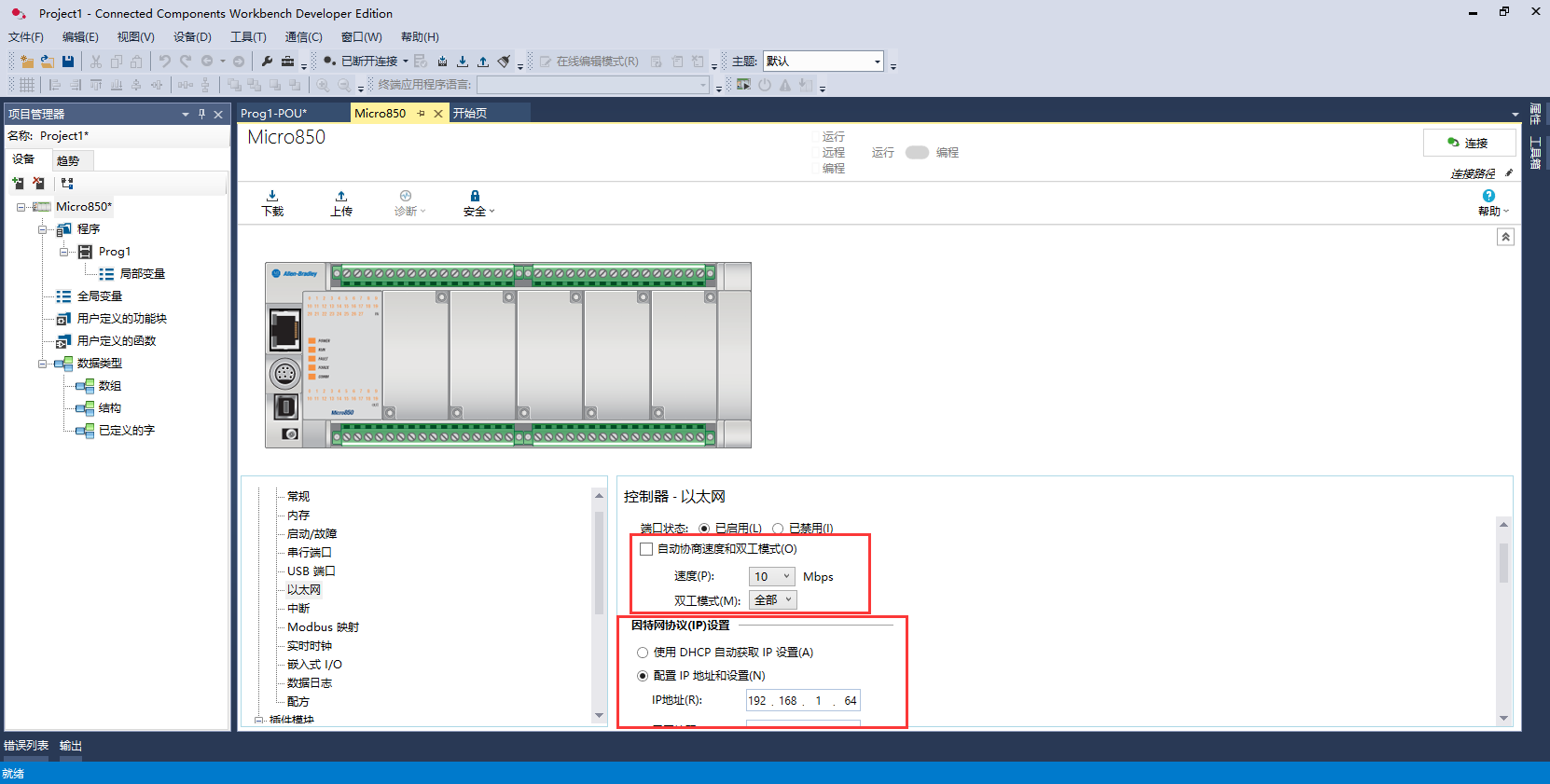

1、点击配置，设置plc以太网设置：速度设置为10Mbpa

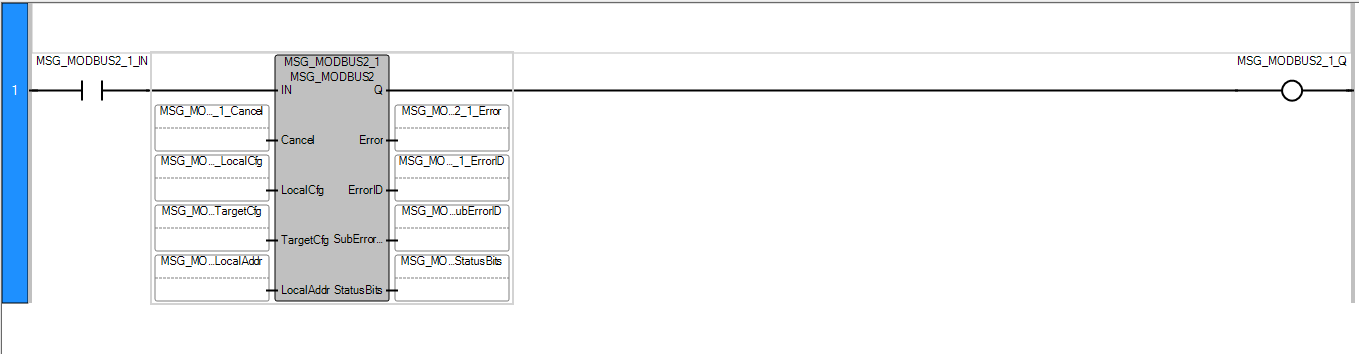

2、添加ModBusTCP程序

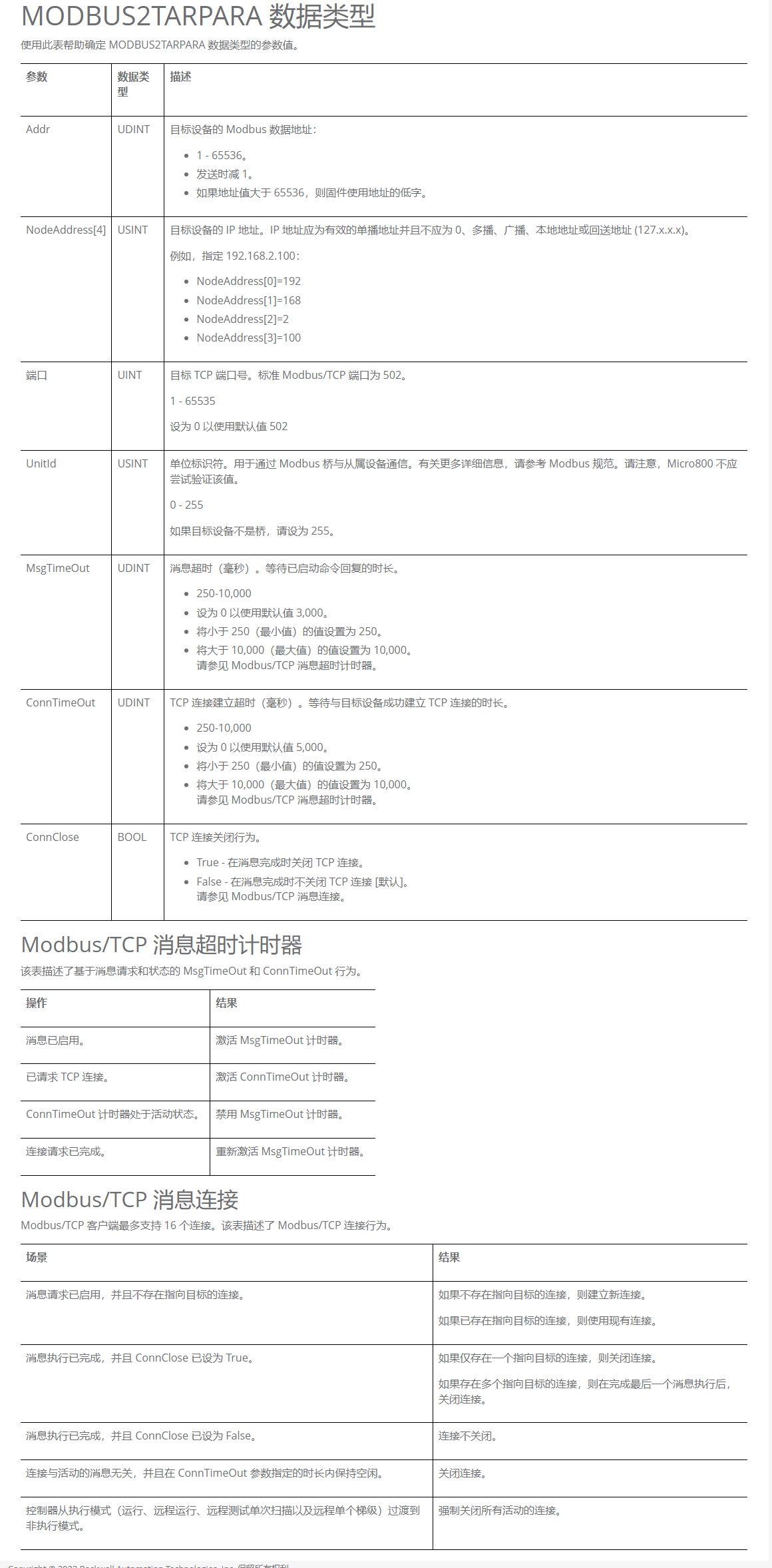

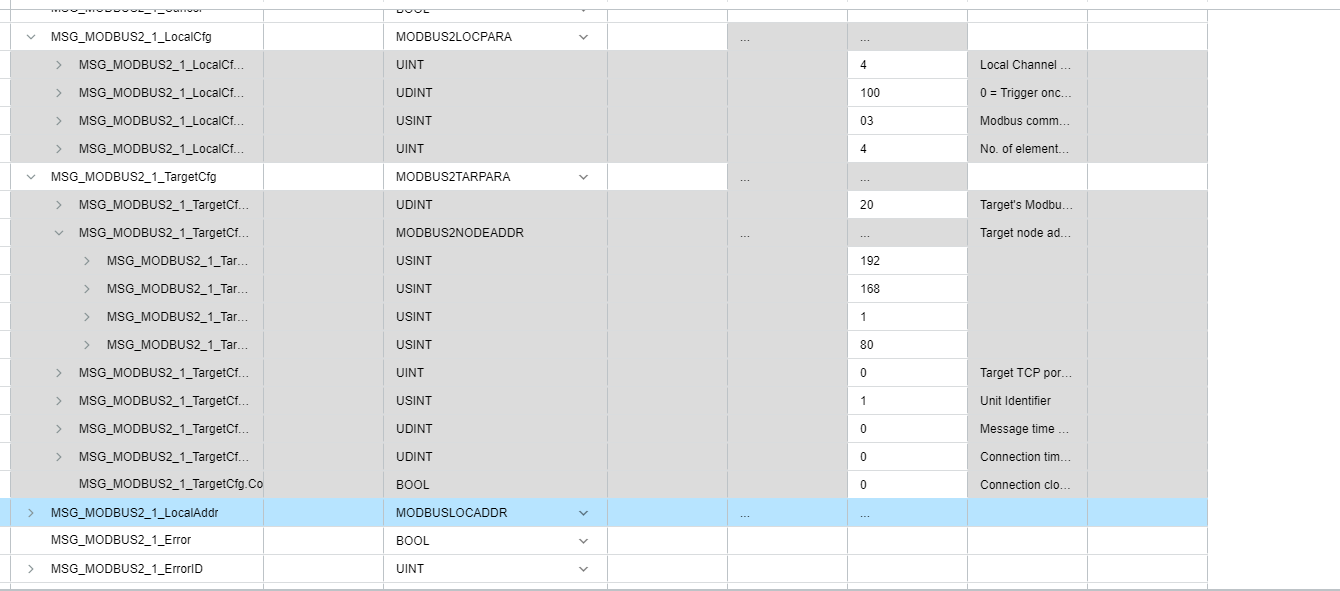

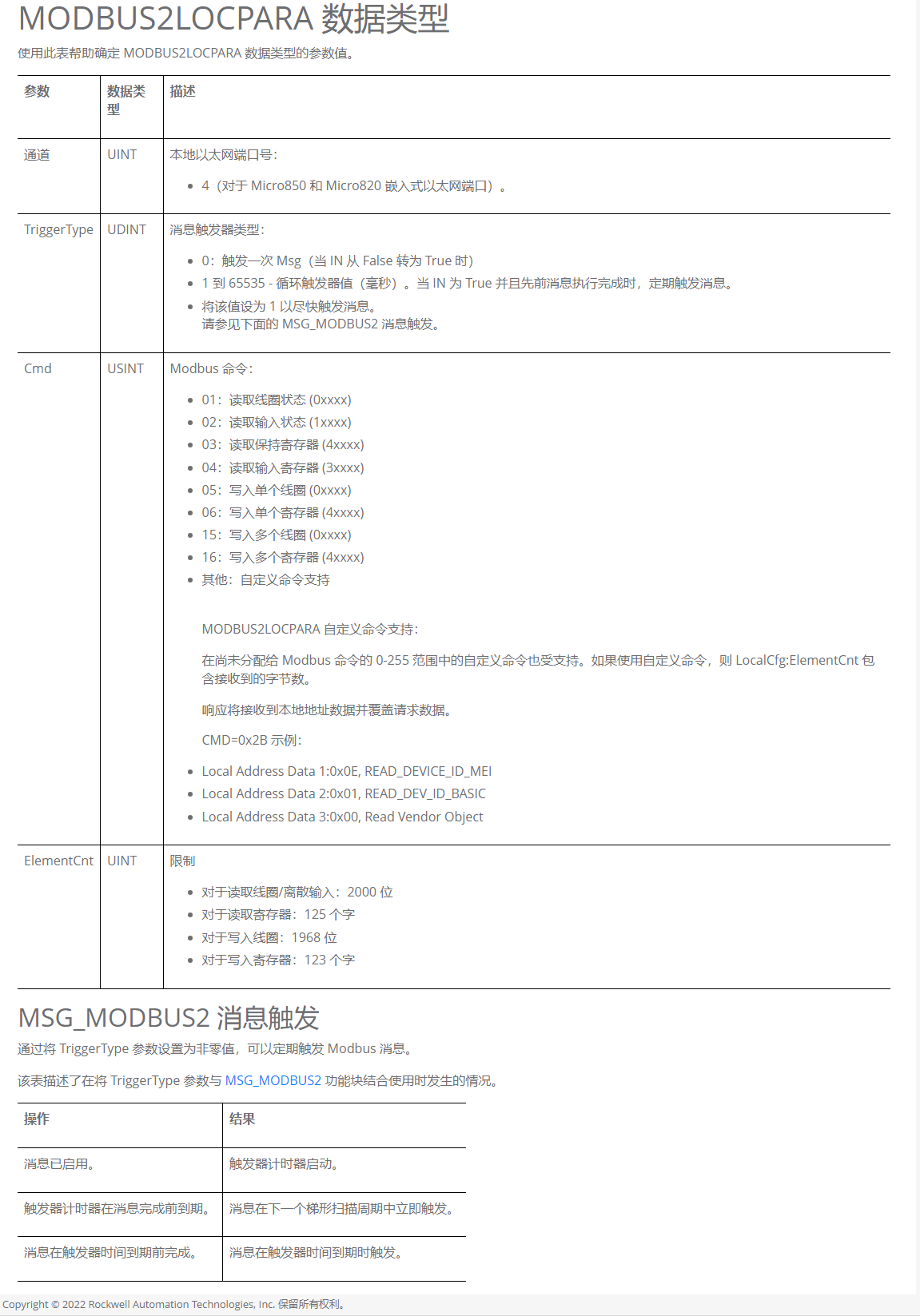

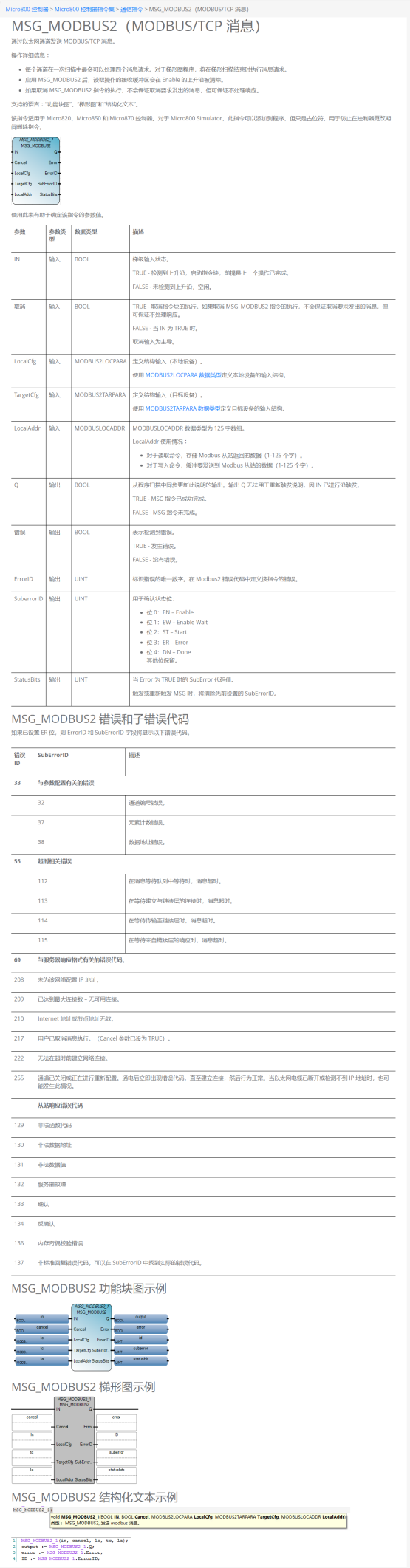

3、设置就程序变量参数（程序变量说明在下方参数）

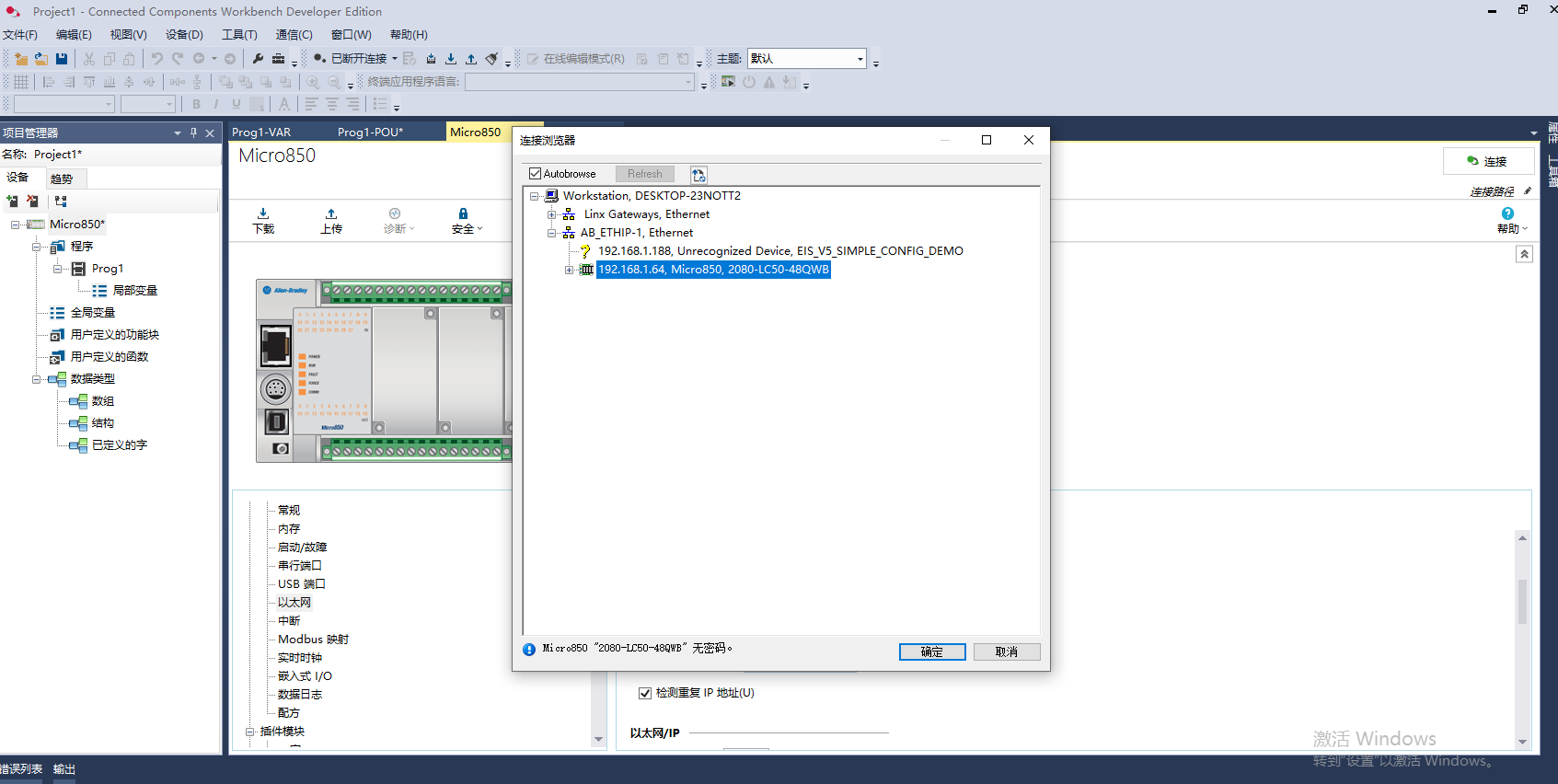

4、连接PLC下载程序

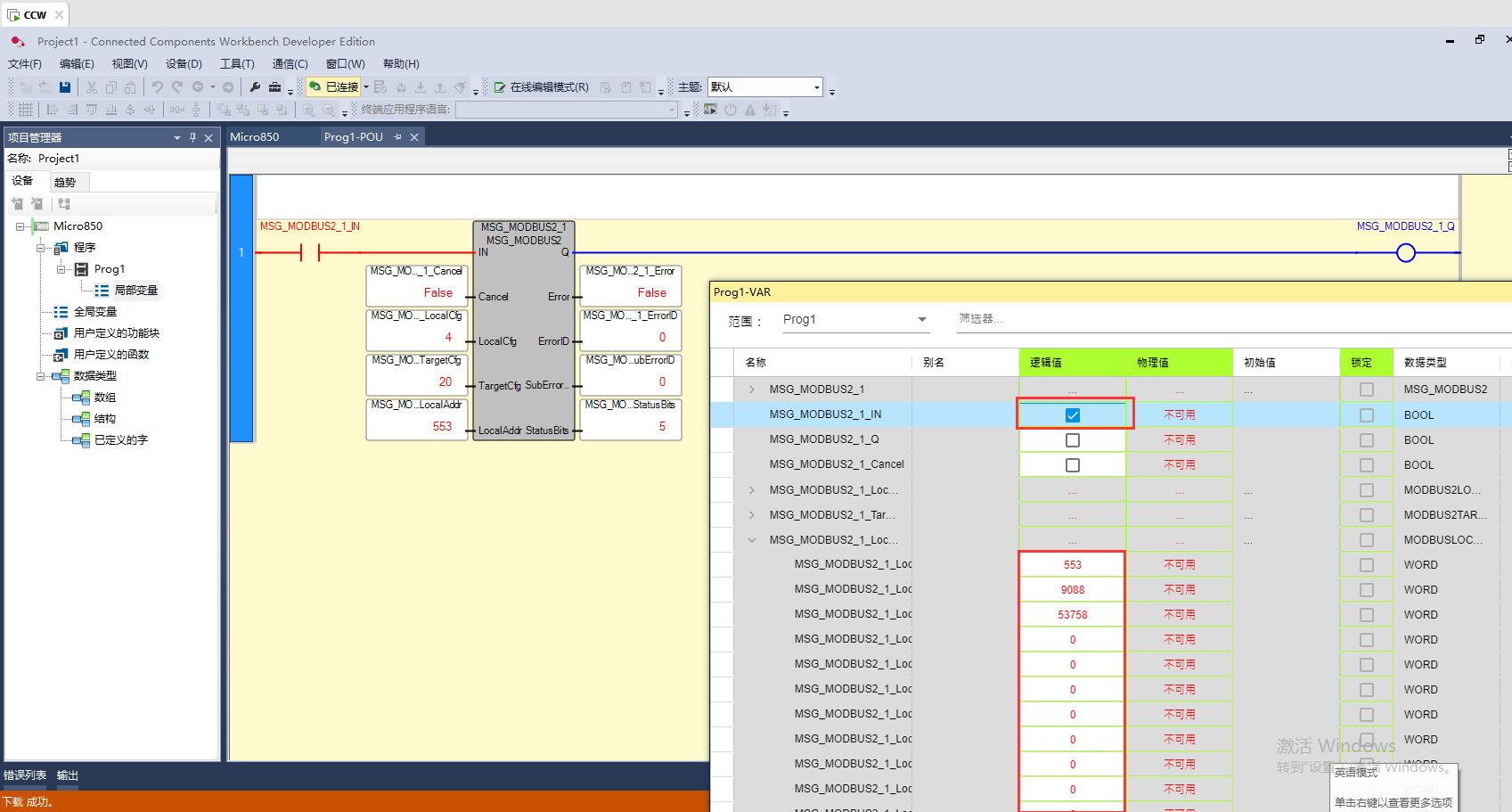

5、触发连接，配置完成
