26G高频雷达物位计
CK-RD100系列传感器是26G高频雷达式物位测量仪表，输出４~20ｍＡ模拟信号，测量大距离可达70米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓等非常复杂的测量条件。
所属分类
产品描述
一、产品介绍
1、产品特点
CK-RD100系列传感器是26G高频雷达式物位测量仪表，输出４~20ｍＡ模拟信号，测量大距离可达70米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓等非常复杂的测量条件。
2、原理
雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。

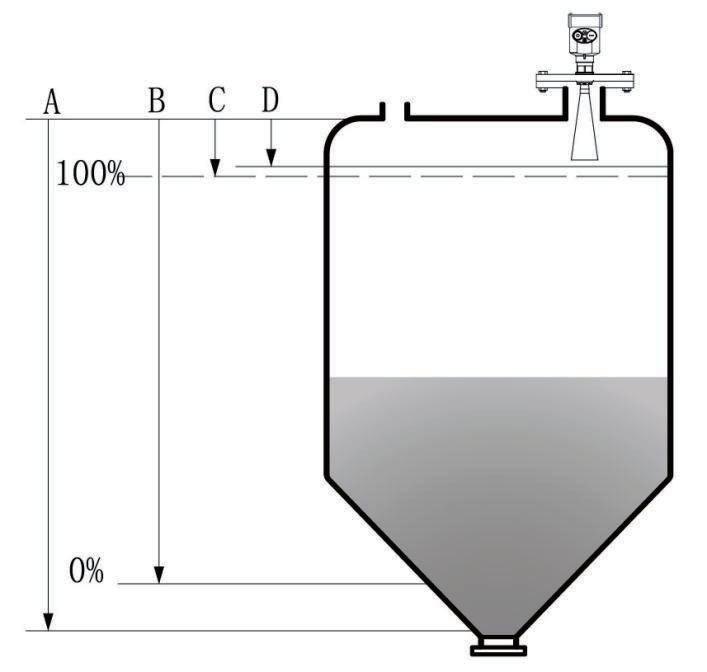

图1-1中，测量的基准面是: 螺纹底面或法兰密封面。
图 1- 1
注:使用雷达物位计时，务必保证最高料位不能进入测量盲区(图中 D 所示区域)
特点
- 雷达物位计采用了高达 26GHz 的发射频率，因而具有：
- 非接触测量，无磨损，无污染
- 天线尺寸小，便于安装
- 波长更短，对在倾斜的固体表面有更好的反射
- 测量盲区更小，对于小罐测量也会取得良好的效果
- 波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
- 几乎不受大气中水蒸气、温度压力变化影响
- 严重粉尘环境，仪表也能准确读取到真实物位回波
- 高信噪比，即使在波动的情况下也能获得更优的性能
3、产品系列介绍
| 型号 | CK-RD101 |
应用 | 各种强腐蚀性液体 | |
测量范围 | 20米 | |
过程连接 | 螺纹、法兰 | |
介质温度 | -40~120° | |
过程压力 | -0.1~0.3MPa | |
精度 | ±3mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD102 |
应用 | 液体、浆料、水处理 | |
测量范围 | 30米 | |
过程连接 | 支架、法兰 | |
介质温度 | -40~250° | |
过程压力 | -0.1~4MPa | |
精度 | ±3mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD102-F |
应用 | 耐温、防凝结、强腐蚀液体 | |
测量范围 | 30米 | |
过程连接 | 法兰 | |
介质温度 | -40~150° | |
过程压力 | 常压 | |
精度 | ±3mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD103 |
应用 | 固体块料、固体颗粒 | |
测量范围 | 70米 | |
过程连接 | 法兰 | |
介质温度 | -40~500° | |
过程压力 | 常压 | |
精度 | ±10mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD104 |
应用 | 固体粉料、固体块料、固体颗粒 | |
测量范围 | 70米 | |
过程连接 | 法兰 | |
介质温度 | -40~250° | |
过程压力 | 常压 | |
精度 | ±10mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD105 |
应用 | 固体块料、固体颗粒 | |
测量范围 | 30米 | |
过程连接 | 支架、法兰 | |
介质温度 | -40~250° | |
过程压力 | 常压 | |
精度 | ±10mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD106 |
应用 | 强腐蚀性液体 | |
测量范围 | 30米 | |
过程连接 | 法兰 | |
介质温度 | -40~120° | |
过程压力 | 常压 | |
精度 | ±3mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD107 |
应用 | 卫生性液体、强腐蚀性液体 | |
测量范围 | 30米 | |
过程连接 | 法兰 | |
介质温度 | -40~250° | |
过程压力 | 常压 | |
精度 | ±3mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD108 |
应用 | 强粉尘、低介电常数、蒸汽较大环境 | |
测量范围 | 70米 | |
过程连接 | 支架、法兰 | |
介质温度 | -40~120° | |
过程压力 | 常压 | |
精度 | ±3mm | |
频率范围 | 78GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
| 型号 | CK-RD109 |
应用 | 高温环境测量块料或颗粒 | |
测量范围 | 30米 | |
过程连接 | 法兰 | |
介质温度 | -40~250° | |
过程压力 | 常压 | |
精度 | ±3mm | |
频率范围 | 26GHz | |
防爆等级 | Exd IIC T6 Gb | |
防护等级 | IP67 | |
信号输出 | 4~20mA/HART(两线/四线) RS485/Modbus |
